Części urządzenia regulacyjnego wagonów kolejowych

Przegląd produktu

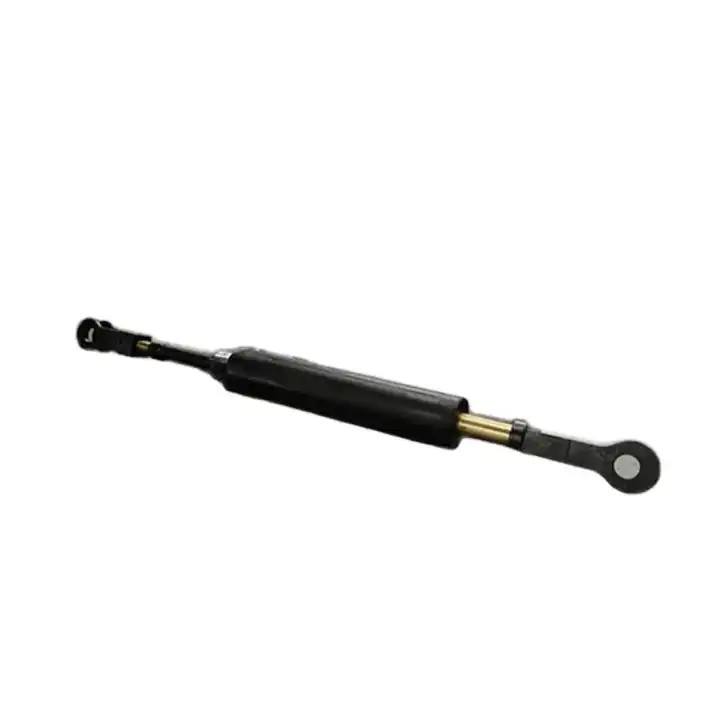

Urządzenie do regulacji luzu hamulcowego typu ZT1-600 (zwane dalej "urządzeniem do regulacji luzu hamulcowego") może być szeroko stosowane w podstawowych urządzeniach hamulcowych różnych wagonów, których konstrukcja jest zgodna ze standardem UIC.W przypadku hamowania, urządzenie do regulacji luzu może się rozszerzać lub kurczyć wraz ze zmianą otworu butów,w celu utrzymania tłoka cylindru hamulcowego w zakresie określonego ruchu i utrzymania normalnej odległości między kołem hamulcowym a kołem samochodu, zapewniając w ten sposób siłę hamowania pojazdu i zwiększając bezpieczeństwo pracy.System regulacji otworu typu ZT1-600 jest zaprojektowany w taki sposób, aby wstrząs pociągu nie powodował fałszywego przyjmowania lub niezamierzonego wyładowania otworu szopki hamulcowejI system hamulcowy nie będzie aktywowany podczas testowania drogi.

Podstawowa rola regulatora luzu: Krótko mówiąc, jest to dźwignia, ale składa się z dwóch sekcji, jedna jest wykonana w śrubę, a druga jest wykonana w jeden koniec ramy.I dostosować pozycję orzecha na śruby z zmianami w rzeczywistej lukę bramy, tak aby całkowita długość urządzenia bramkowego była wydłużona lub skrócona, a cel dostosowania przepaści między bramą a wartościami normalnymi do wartości normalnych został osiągnięty.

Specyfikacja produktu

Zalety produktu

· zatwierdzone certyfikacje CRCC, IRIS, ISO, TSI

· Dobry lub ręcznie obracanego do ciała zewnętrznego regulacji luzu, tak aby przedłużenie śruby zwiększało szczelinę.,po wymianie bramy nie ma potrzeby regulowania odległości między bramami.

· Towary o niewielkim objętości

· Lekkie, 43 kg.

· cechy dobrej skuteczności regulacji

· Może być stosowany do różnych ciężarówek kolejowych

· Zastąpić inne urządzenia regulacyjne UIC.

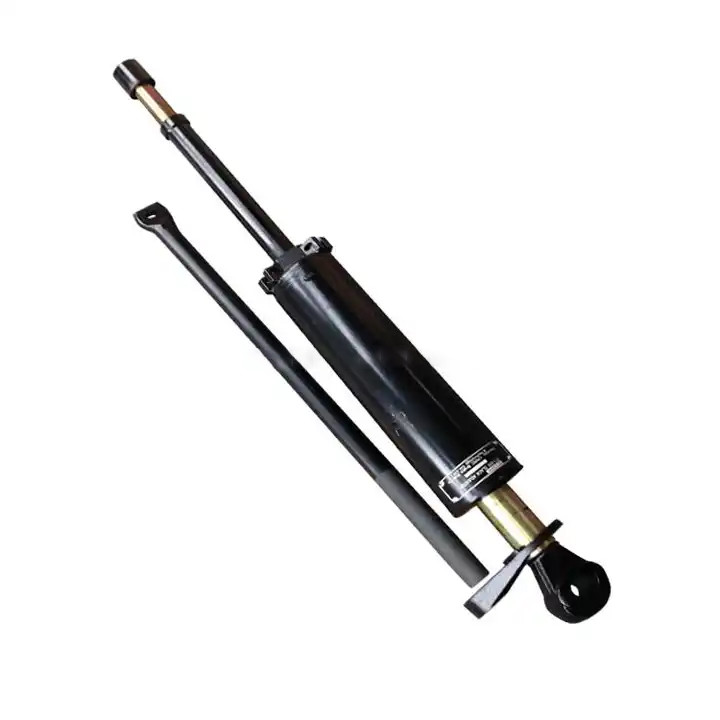

Wykorzystuje się w tym celu urządzenie do regulacji elastyczności, które składa się z części nadwozia i części sterującej, a część nadwozia składa się głównie z nadwozia cylindrycznego, rękaw, skrzynki sprężynowej z orzełkiem prowadzącym, przedniej osłony, śruby, rurki ochronnej, sprężyny,dźwignia, itp. Część sterująca składa się z pręta sterującego i głowicy pręta sterującego.

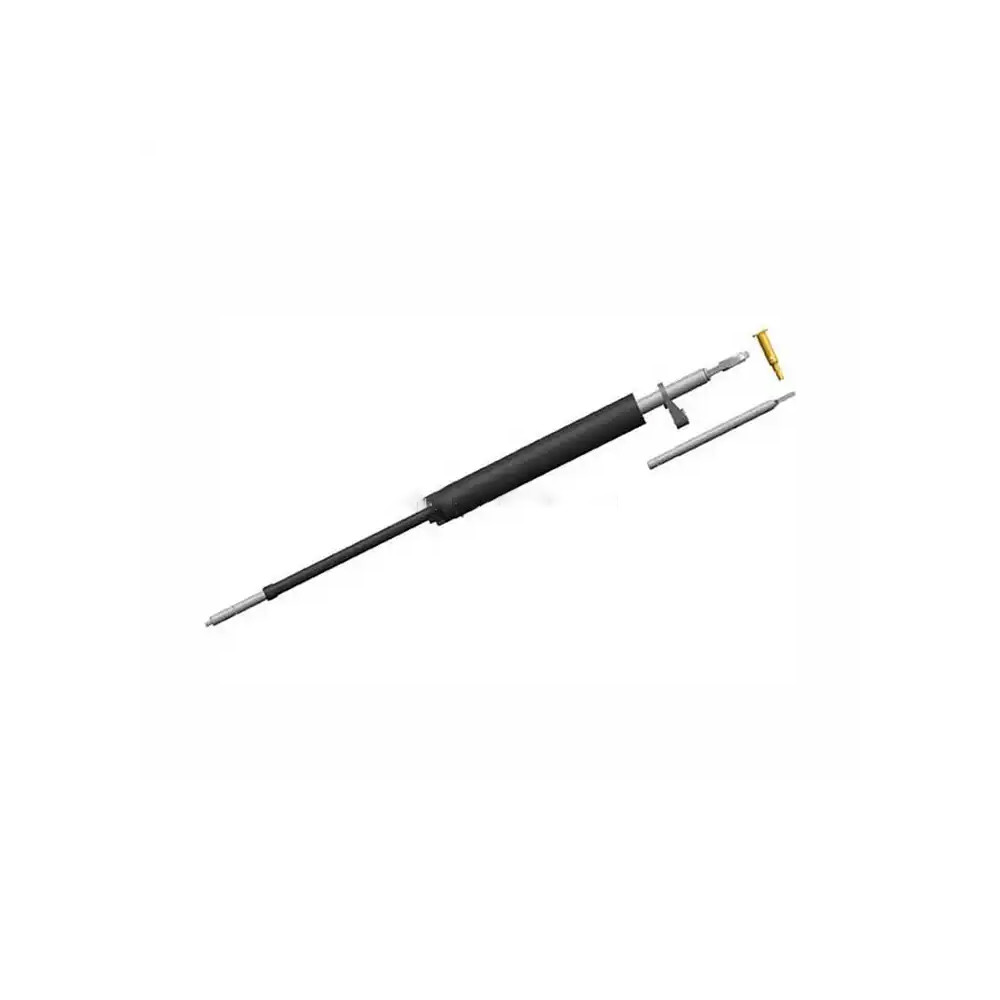

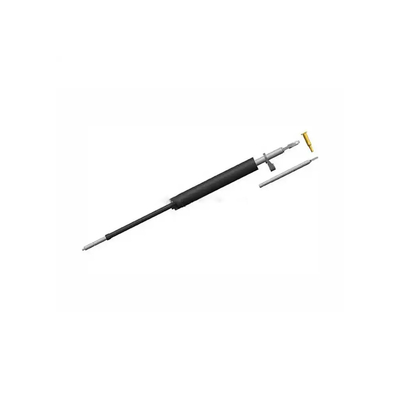

Rysunek regulatora slacka

Poniżej przedstawiono strukturę układu hamulcowego UIC, pokazując położenie regulacji luzu:

1. zawór dystrybucyjny MUD; 2. kątowy kokot; 3. sprzęgła węża hamulcowego; 4. pomocniczy cylinder hamulcowy;

5.Zatrzymaj gniazdo; 6.Senzorowy zawór; 7.Cylindr hamulcowy; 8.Regulator elastyczności

Maszyna badawcza

Pakiet

Produkty pokrewne

Istnieją dwa inne rodzaje regulacji luzu:

200 mm ustawiciel rozciągania

450 mm ustawiciel elastyczności
