11MPA Złącze węża układu hamulcowego kolejowego UIC Standardowa powłoka elektroforetyczna

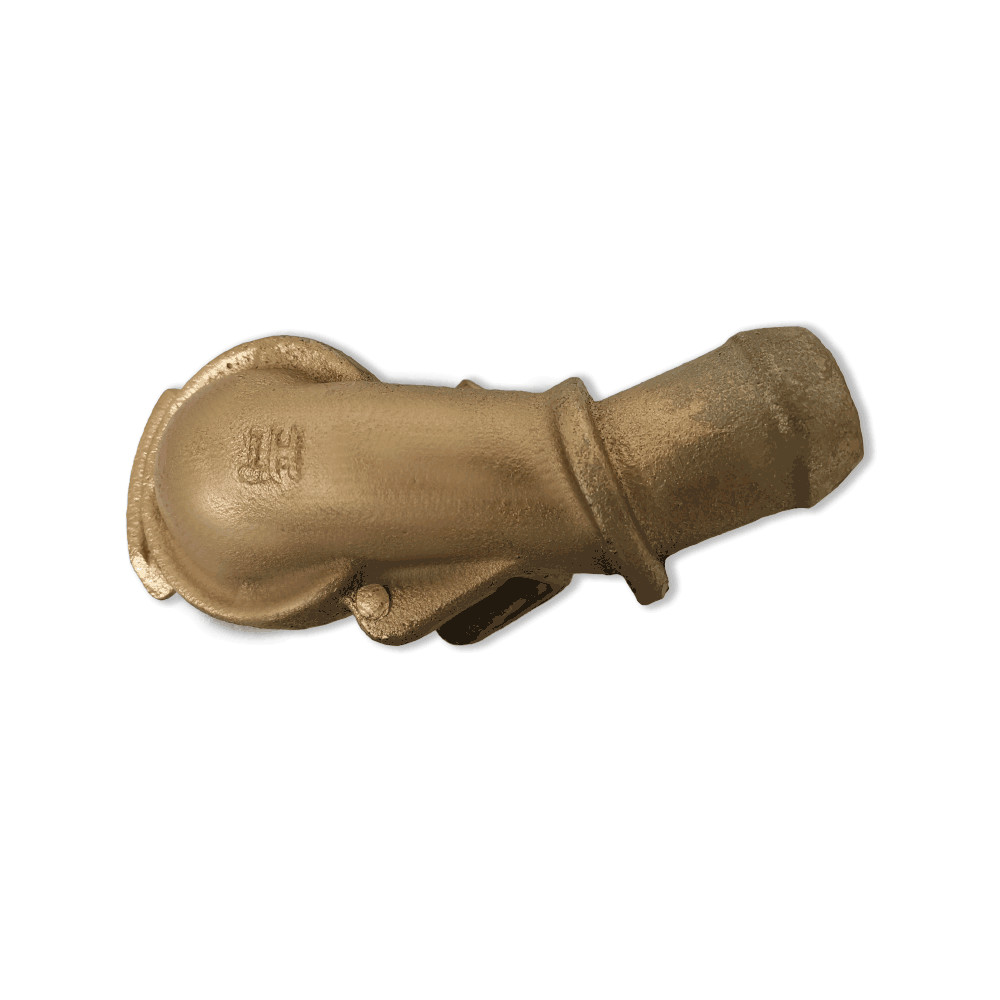

  • 11MPA Railway Braking System Hose Connector UIC Standard Electrophoretic Coated

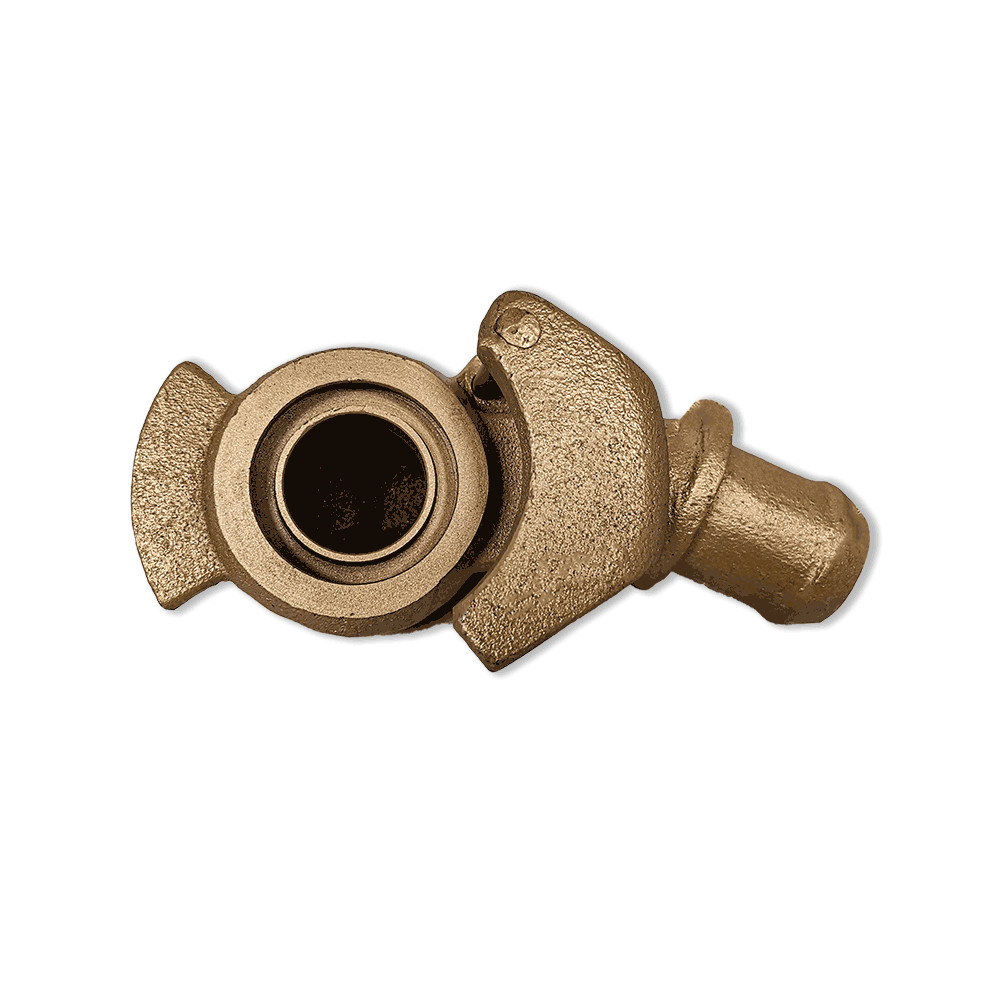

  • 11MPA Railway Braking System Hose Connector UIC Standard Electrophoretic Coated

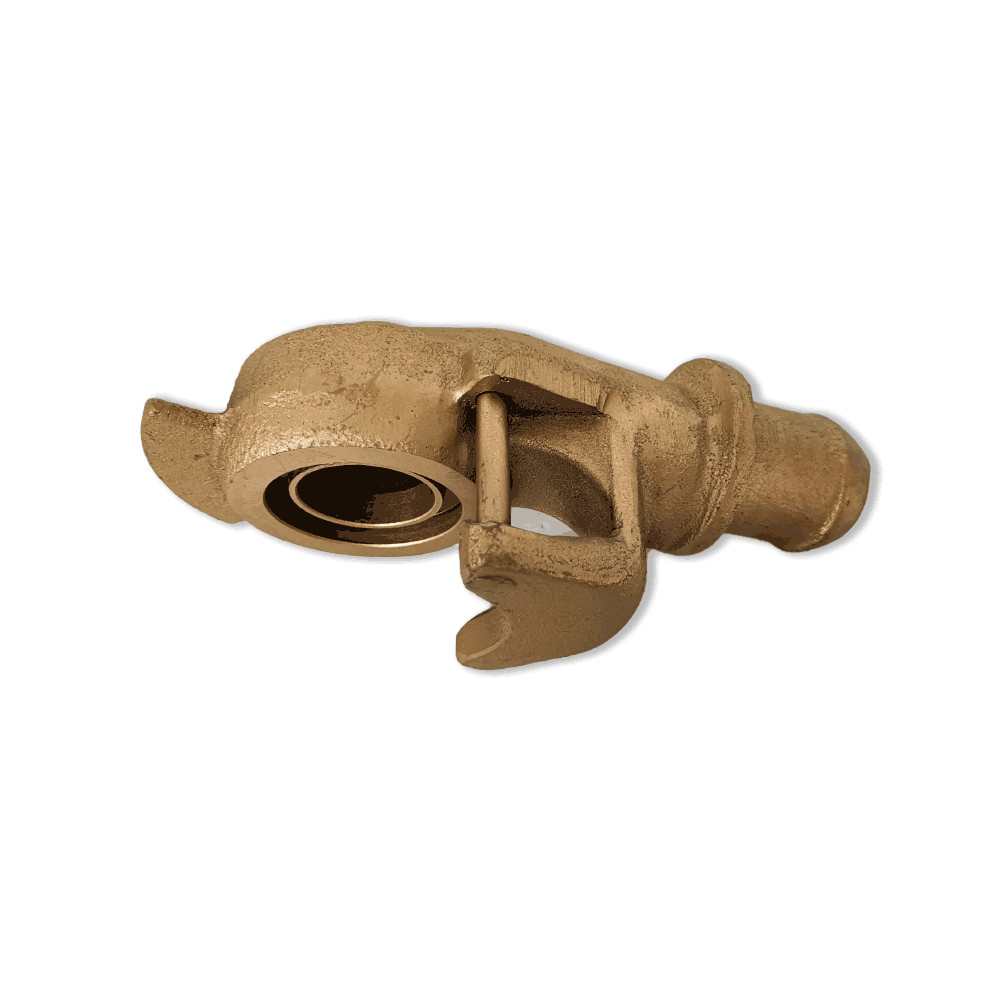

  • 11MPA Railway Braking System Hose Connector UIC Standard Electrophoretic Coated
  • 11MPA Railway Braking System Hose Connector UIC Standard Electrophoretic Coated
Miejsce pochodzenia Chiny
Nazwa handlowa HTR
Minimalne zamówienie 500 sztuk
Cena Ngotiable
Szczegóły pakowania Opakowania eksportowe
Czas dostawy Zbywalny
Zasady płatności L/C, T/T
Możliwość Supply 50000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

Co to jest?:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Nazwa produktu Głowica łącząca wężyka kolejowego hamulca pneumatycznego Materiał Żeliwo ciągliwe lub sferoidalne
Wymiary Dostosowane Standard produkcji TB/T60-2014,EN15807
Kolor Dostosowane Maksymalne ciśnienie robocze 11MPA
Temperatura pracy -30 ℃ - + 70 ℃ Obróbka powierzchniowa Powlekanie elektroforetyczne lub galwanizacja
Aplikacja Kolejowy pneumatyczny układ hamulcowy
Podkreślić

11MPA złącze węża układu hamulcowego kolejowego

,

złącze węża układu hamulcowego kolejowego UIC

,

standardowe złącze węża kolejowego UIC
Zostaw wiadomość
opis produktu

Złącze złącza przewodu hamulca pneumatycznego kolejowego ze standardową głowicą złącza węża UIC

Łącznik kolejowych przewodów hamulcowych pneumatycznych służy do łączenia rurociągu hamulcowego i rurociągu zasilającego/rurociągu MR MR w całym pociągu. Głowice łączące przewód zasilający/wąż łącznikowy MR są przeciwnej konstrukcji do węży łączących przewodu hamulcowego.Do montażu złącza przewodu hamulca pneumatycznego są one wyposażone w gwintowane złączki na jednym końcu węży, te złączki są wkręcane /w kurki kątowe na obu końcach wagonów.



1. Podkładka uszczelniająca

2. Głowica sprzęgająca hamulca

3. Zacisk węża

4. Wąż

5. Sutek



Bgłowica sprzęgająca grabie

elementy, które po sprzężeniu mechanicznym umożliwiają przepływ sprężonego powietrza między nimi.



Nipple

Element na jednym końcu półzłącza pneumatycznego, który łączy go z kurkiem końcowym lub rurą, znajdującą się w pojeździe.



Hidź klip

Element, który mechanicznie mocuje wąż do główki sprzęgu lub złączki w celu montażu półzłącza pneumatycznego.



SEaling podkładka

Element montowany w główce sprzęgu, aby zapobiec niedopuszczalnej utracie powietrza, gdy dwie głowice sprzęgu są ze sobą połączone.



Hose

Element, który jest połączony między głowicą sprzęgu hamulca a złączką, aby przenosić sprężone powietrze i zapewniać wymaganą elastyczność między pojazdami, i który zazwyczaj składa się z rury elastomerowej, wzmocnienia tekstylnego i osłony elastomerowej połączonych ze sobą.



Tube

Warstwa wewnętrzna elastycznego węża.



Regzekucja

Warstwa pośrednia zapewniająca wytrzymałość pozwalającą na zachowanie ogólnego kształtu węża przy jednoczesnym zachowaniu elastyczności.



Cprzesada

Zewnętrzna warstwa elastycznego węża, która chroni wewnętrzne elementy przed uszkodzeniami mechanicznymi i środowiskowymi.



Specyfikacja produktu

Głowica sprzęgła hamulca
NIE. Nazwa Parametr
1 Ciśnienie rozrywające ≥7.0Mpa
2 Siła wyciągania ≥10kN
3 Szczelność powietrzna w normalnej temperaturze 1MPa, utrzymywanie ciśnienia: 10min
4 Szczelność powietrzna w niskich temperaturach 50℃, 1MPa, utrzymywanie ciśnienia: 3min,
Spadek ciśnienia10kpa/min
5 Wydajność hydrostatyczna Zmiana średnicy zewnętrznej ± 4%, zmiana długości ± 3%,
skręcanie rury ≤ 11,2 mm / 400 min



Gumowy wąż
NIE. Nazwa Parametr
1 Odkształcenie gięcia Szybkość zmiany średnicy zewnętrznej w kierunku osi mniejszej ≤ 30%
2 Ciśnienie rozrywające ≥7MPa
3 Odchylenie w niskiej temperaturze (+30℃,6h) ≥15mm
4 Siła klejenia Warstwa wewnętrzna ≥3,0 kN/mm
Warstwa zewnętrzna ≥ 2,6 kN / mm

11MPA Złącze węża układu hamulcowego kolejowego UIC Standardowa powłoka elektroforetyczna 0

11MPA Złącze węża układu hamulcowego kolejowego UIC Standardowa powłoka elektroforetyczna 1

Głowica sprzęgająca hamulca

11MPA Złącze węża układu hamulcowego kolejowego UIC Standardowa powłoka elektroforetyczna 2



Zespół przewodu hamulca pneumatycznego

11MPA Złącze węża układu hamulcowego kolejowego UIC Standardowa powłoka elektroforetyczna 3

Sutek

11MPA Złącze węża układu hamulcowego kolejowego UIC Standardowa powłoka elektroforetyczna 4

Wąż gumowy

1--- Wewnętrzna warstwa gumy

2 --- Warstwa szkieletu

3--- Zewnętrzna warstwa gumy

11MPA Złącze węża układu hamulcowego kolejowego UIC Standardowa powłoka elektroforetyczna 5
